Cách đọc bản vẽ công trình xây dựng đơn giản và dễ hiểu nhất

Bạn muốn có khởi đầu mới trong ngành xây dựng nhưng lại không biết cách đọc bản vẽ công trình xây dựng. Bài viết này TNUT giải đáp về vấn đề đó và giúp bạn có được cách đọc đơn giản nhất. Bạn được phép áp dụng những kiến thức này vào thực tế, bắt đầu hành trình mới và cùng khám phá cách đọc dễ hiểu trong bài viết này.

1. Bản vẽ xây dựng được hiểu là gì?

Bản vẽ xây dựng được hiểu là một tập hợp mặt phẳng, mặt đứng, mặt bên và mặt cắt của các vật thể có trong công trình. Và minh họa lại công trình bằng những ký hiệu của bản vẽ theo tiêu chuẩn xây dựng tại Việt Nam.

Mục đích của bản vẽ xây dựng trong công trình chính là cung cấp được các thông số kỹ thuật, hình ảnh chính xác cho quá trình thi công. Nhờ vào đó mà các nhà thầu, các nhà xây dựng có thể ước lượng được khối lượng vật tư cần sử dụng. Bên cạnh đó còn tránh được những sai sót nghiêm trọng trong quá trình thi công và quản lý được chi phí xây dựng.

Thú vị hơn cả chính là các bản vẽ xây dựng đều được thực hiện bằng phần mềm để giảm thiểu những sai sót và độ chính xác cao. Việc này cũng sẽ giúp bạn tìm ra được cách đọc bản vẽ công trình xây dựng ấn tượng nhất.

Bản vẽ xây dựng thông thường có 2 loại:

• Bản vẽ phối cảnh 3D
• Bản vẽ kỹ thuật

Xem thêm: Kỹ thuật xây dựng là gì?

2. Tại sao bạn cần hiểu cách đọc bản vẽ công trình xây dựng?

Trao đổi với kiến trúc sư những vấn đề liên quan đến công trình xây dựng

Bạn không biết tại sao cần hiểu cách đọc bản vẽ công trình xây dựng? Cùng TNUT nêu bật 3 lợi ích thực sự của vấn đề này.

2.1 Nghiệm thu hợp đồng

Hiểu được cách đọc bản vẽ công trình xây dựng sẽ giúp bạn an tâm hơn rất nhiều bởi khi bạn đặt bút ký thì tất nhiên rằng hồ sơ xây dựng được thông qua. Vấn đề sai sót, muốn điều chỉnh hoặc thắc mắc sẽ không được giải quyết và không phải bên thi công nào cũng hỗ trợ bạn.

2.2 Trao đổi với kiến trúc sư về nhiều vấn đề liên quan

Khi bạn cầm được bản vẽ công trình xây dựng trên tay, bạn có thể xem được các thông số chi tiết cũng như có được những yêu cầu riêng trong chính công trình của mình. Các thông số đặt ra trong bản vẽ ngay từ đầu đã được kiến trúc sư sử dụng thông số chuẩn. Có nghĩa là tủ áo quần trong phạm vi nào, thông số bao nhiêu,…. Tuy nhiên không phải ngôi nhà nào cũng giống ngôi nhà nào nên bạn có thể đề xuất thay đổi với phía kiến trúc sư.

Nếu bạn thấy cách phân bố này không hợp lệ hoặc bạn có ý tưởng mới hơn thì có thể trao đổi trực tiếp với kiến trúc sư nhằm đảm bảo lợi ích cho mình và cả bên thi công.

2.3 Kiểm tra quá trình làm và hoàn thiện

Căn cứ vào các thông số chi tiết có trong bản vẽ bạn dễ dàng kiểm soát được quá trình làm và hoàn thiện. Bên cạnh đó nếu như có lỗ hỏng thì bạn có thể hỏi bên phía xây dựng để biết được liệu đó có phải thực hiện theo hợp đồng đề ra hay không?

Xem thêm: Kỹ thuật xây dựng học trường nào?

3. Cách đọc bản vẽ công trình xây dựng theo trình tự đơn giản

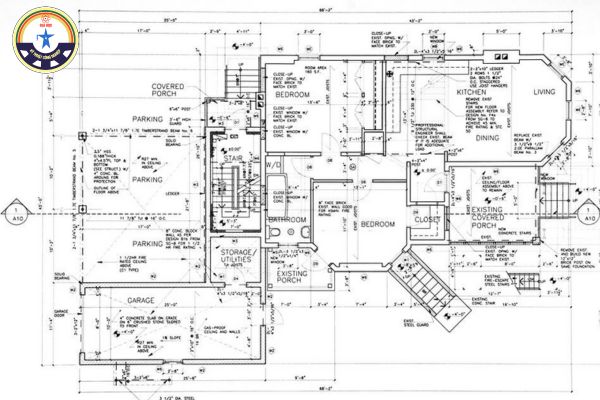

Đọc bản vẽ công trình xây dựng chỉ với 3 bước đơn giản

Dưới đây là cách đọc bản vẽ công trình xây dựng theo 3 bước đơn giản và bạn có thể áp dụng:

• Bước 1: Xem bản vẽ tổng thể để có thể hình dung ra được kết cấu của ngôi nhà, các tầng, cách bố trí phòng và hướng của căn nhà.
• Bước 2: Sử dụng bản phối cảnh 3D để hình dung được hết công trình sau khi đã hoàn thiện, chủ động liên kết với bước 1.
• Bước 3: Đọc bản vẽ kỹ thuật và xem các thông số theo hướng dẫn:

3.1 Bản vẽ mặt bằng nội thất

Khi bạn đọc bản vẽ kỹ thuật thì điều đầu tiên bạn cần chú ý đến chính là bản vẽ mặt bằng nội thất. Bạn tiến hành xem xét tổng thể mỗi phòng về công năng, bố trí các lối đi, cửa hoặc hướng đi,…Điều mà bạn cần làm chính là xác định được những sự bố trí trên đã hợp lý hay chưa hoặc có đề xuất nào muốn triển khai.

Xem thêm: Những ngành nghề thiếu nhân lực trong tương lai

3.2 Công năng thực sự của nội thất

Bạn sẽ được quyền lựa chọn nội thất theo nhu cầu của gia đình hoặc theo điều kiện của mỗi người. Thông thường phái nữ sẽ chú trọng về vấn đề này nhiều hơn bởi họ có kinh nghiệm cũng như biết được gia đình của mình hợp với những gì.

Đặc biệt chú ý chính là những đồ dùng cũ hoặc là kích thước của TV, tủ lạnh, nệm giường,…cũng cần chính xác để tránh khỏi những sai sót và tăng tính thẩm mỹ cho ngôi nhà của bạn.

Có thể trao đổi trực tiếp với kiến trúc sư hoặc bên thi công nội thất để thay đổi hoặc bổ sung những ý tưởng của bạn.

3.3 Xem mạch điện, đường dây điện bố trí trong nhà

Bước tiếp theo không kém phần quan trọng chính là xem hệ thống mạch điện, đường dây điện trong nhà. Mục đích của việc này chính là thuận lợi đối với nhu cầu sử dụng điện của người dùng, bên cạnh đó còn dễ dàng trong việc lắp hệ thống đèn sáng cho căn nhà.

Tìm hiểu nhu cầu phân bổ ổ điện cá nhân trong phòng của mỗi thành viên, điều chỉnh đường dây điện và đặt chúng vào những vị trí hợp lý nhất. Bên cạnh đó còn tính toán đến vấn đề phát sinh ổ điện phục vụ trường hợp đặc biệt.

Xem thêm: Học đại học online cho người đi làm

3.4 Bố trí nội thất từng phòng (có thể thay đổi phù hợp với yêu cầu cá nhân)

Bước tiếp theo trong cách đọc bản vẽ công trình xây dựng chính là bố trí nội thất từng phòng. Bạn sẽ đi theo từng phòng, xem xét kích thước của nội thất và nếu có ghi chú đặc biệt thì cần báo ngay với kiến trúc sư.

Nếu như bạn có ý tưởng của phần bố trí nội thất này thì cần phải thêm ngay và nhờ sự tư vấn của phía kiến trúc sư để có được sự phân bổ hợp lý nhất.

3.5 Kiểm tra vật liệu sử dụng trong công trình

Lựa chọn vật liệu xây dựng và sử dụng trong ngôi nhà của bạn sẽ được đưa vào ở phần cuối. Bạn có thể nhìn thấy sự thay đổi thông qua bản vẽ 3D và bạn có thể kiểm tra để xác minh lại.

Ở đây bạn cần chú ý đến vấn đề sau:

• Lát sàn: lựa chọn chất liệu, kích thước
• Điều hòa: âm tường hay treo tường
• Bố trí cửa, cầu thang: độ dày, chất liệu, kích thước
• Trần: lựa chọn kích thước, chất liệu, độ dày

4. Lựa chọn địa chỉ học tập hiệu quả

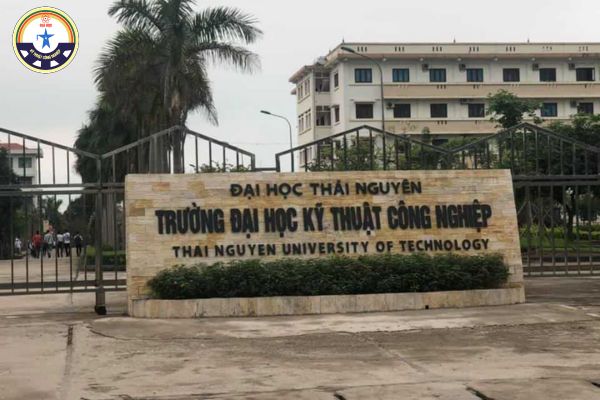

Để mà nói về cách đọc bản vẽ công trình xây dựng thì cũng có rất nhiều lưu ý cũng như cách thức khác nhau. Nếu như bạn muốn thành thạo trong việc này thì có thể lựa chọn ngành kỹ thuật xây dựng của trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên hệ đào tạo từ xa.

Trường có thế mạnh về đào tạo ngành kỹ thuật xây dựng. TNUT sẽ tiến hành cung cấp cho bạn được những kiến thức liên quan đến ngành và đem đến nhiều cơ hội học tập, trải nghiệm thực tế.

Hệ thống E-Learning được kích hoạt để bạn tiến hành đăng nhập, nhận thông báo, tài liệu và bài giảng liên quan. Giảng viên có kinh nghiệm, nhiệt tình hỗ trợ học viên trong quá trình nghiên cứu bài học.

Xem thêm: Review học đại học từ xa

5. Kết luận

Thông tin trên đã cung cấp cho bạn được những kiến thức mới về cách đọc bản vẽ công trình xây dựng. Bạn có thể thực hành ngay và nếu quan tâm đến ngành học kỹ thuật xây dựng thì có thể tham khảo trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên.
