Cách đọc bản vẽ kỹ thuật xây dựng chi tiết và trực quan nhất

Hiểu cách đọc bản vẽ kỹ thuật xây dựng vô cùng quan trọng đối với người làm trong lĩnh vực này. Trong thiết kế và thi công các dự án và công trình, bản vẽ kỹ thuật xây dựng đóng vai trò vô cùng quan trọng. Cùng đọc bài viết sau của TNUT E-Learning tìm hiểu chi tiết hơn để có thể vận dụng vào công việc nhé.

1. Khái niệm và các loại bản vẽ kỹ thuật xây dựng

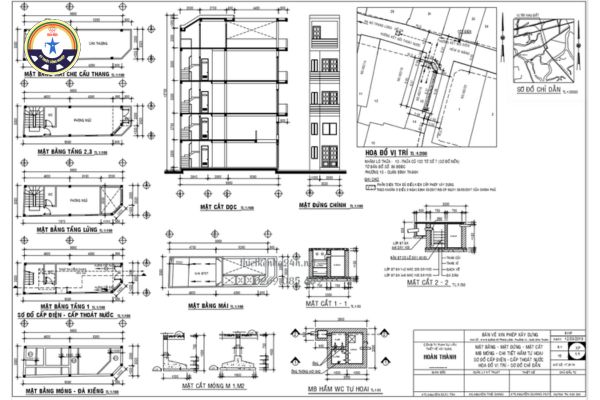

Tùy vào mục đích sử dụng, bản vẽ kỹ thuật xây dựng có thể chia thành bản vẽ xin phép xây dựng và bản vẽ thiết kế. Trong đó, bản vẽ xin phép xây dựng gồm các thông tin về diện tích, chiều cao, số tầng,…để xin phép xây dựng từ Ủy ban nhân dân xã, phường. Bản vẽ thiết kế sẽ thể hiện những thông tin chi tiết hơn bao gồm một số loại bản vẽ riêng lẻ:

• Bản vẽ phác thảo: Thể hiện ý tưởng ban đầu về thiết kế kiến trúc và thẩm mỹ của công trình.
• Bản vẽ mặt bằng tổng thể: Thể hiện diện tích xây dựng công trình tổng thể trên tất cả phạm vi đất xây dựng.
• Bản vẽ mặt bằng sơ bộ: Thể hiện cấu trúc và thiết kế của từng mặt bằng các tầng hoặc các không gian chức năng riêng trong nhà.
• Bản vẽ mặt đứng: Thể hiện hình dáng bên ngoài (trước, sau, trái, phải) của ngôi nhà để hình dung tỷ lệ, kích thước và kiến trúc công trình.
• Bản vẽ mặt cắt: Hình cắt dọc và ngang qua các không gian trống của công trình, thể hiện các thông số các chi tiết như trần, tường, cầu thang, cửa,…

>>> Xem thêm: Học kỹ thuật xây dựng ra làm gì? Cơ hội việc làm như thế nào?

2. Tại sao cần phải biết cách đọc bản vẽ kỹ thuật xây dựng?

Đọc hiểu được bản vẽ kỹ thuật xây dựng sẽ giúp bạn dễ dàng hiểu và giám sát quá trình xây dựng công trình, đặc biệt đối với việc thi công chính ngôi nhà của mình. Những lợi ích của kỹ năng này mang lại bao gồm:

Dễ dàng trao đổi với kiến trúc sư và kỹ sư thi công về nhu cầu của bạn hoặc chủ đầu tư công trình. Đọc hiểu bản vẽ giúp bạn dễ dàng thảo luận với họ về những vấn đề cần điều chỉnh hoặc thay đổi trước khi thi công. Việc này sẽ giúp tiết kiệm được nhiều thời gian, công sức và hạn chế mâu thuẫn trong quá trình thi công.

Hiểu được những nội dung bản vẽ thể hiện giúp bạn có cơ sở để giám sát và kiểm tra quá trình thi công. Điều này giúp bạn phát hiện những sai sót và yêu cầu điều chỉnh dễ dàng hơn.Bản vẽ kỹ thuật xây dựng cũng là căn cứ, nền tảng để chủ nhà, chủ đầu tư nghiệm thu các hợp đồng thiết kế và thi công. Bản vẽ cũng giúp bạn đánh giá chất lượng công trình trước khi ký kết nghiệm thu hợp đồng.

>> Xem thêm: Review tất tần tật về lương ngành kỹ thuật xây dựng

3. Các bước để bản vẽ kỹ thuật xây dựng

Trình tự cách đọc bản vẽ kỹ thuật xây dựng một cách đơn giản sẽ gồm 3 bước:

Bước 1: Đọc bản vẽ mặt bằng tổng thể và sơ bộ để hiểu kết cấu công trình cùng các tầng, bố trí các phòng và hành lang, không gian,…
Bước 2: Xem bản vẽ phối cảnh 3D để biết ngoại quan công trình sau khi thi công trong thực tế.
Bước 3: Đọc bản vẽ kỹ thuật xây dựng.

>> Xem thêm: Giải đáp tuyển sinh: Bằng đại học Online có giá trị không?

4. Những lưu ý trong cách đọc bản vẽ kỹ thuật xây dựng

Trong cách đọc bản vẽ kỹ thuật xây dựng có một số chi tiết quan trọng mà mỗi kỹ sư cần phải lưu ý đến. Một số điều mà bạn cần phải quan tâm chính là:

Mặt bằng và công năng nội thất quan trọng

Kiểm tra tính hợp lý của bố trí tổng quan về các phòng chức năng cũng như cửa ra vào, cửa sổ, lối đi, hành lang, hướng phòng,…Những công năng quan trọng như bếp, tủ quần áo, sofa, khu vực giải trí,…cũng cần đáp ứng đủ nhu cầu chủ nhà.

Hệ thống điện chiếu sáng và vật liệu

Hệ thống này cần đáp ứng nhu cầu của chủ đầu tư cũng như đảm bảo đúng tiêu chuẩn an toàn. Ngoài ra, các thông số về loại vật liệu, kích thước, số lượng là điều cần kiểm tra chính xác trong suốt quá trình thiết kế, thi công và nghiệm thu.

Bố trí nội thất

Tùy theo công năng của từng phòng mà bố trí nội thất phải được thiết kế phù hợp. Lựa chọn loại nội thất và vật liệu phải đáp ứng được nhu cầu và đối tượng sinh hoạt trong phòng

>> Xem thêm: Review học đại học trực tuyến – Giải pháp không thể bỏ qua

5. Học đọc bản vẽ kỹ thuật xây dựng chuyên nghiệp

Để có thể đọc hiểu thậm chí là thiết kế bản vẽ kỹ thuật xây dựng chuyên nghiệp hơn những hướng dẫn cơ bản ở trên, bạn phải trở thành một kỹ sư xây dựng đúng nghĩa. Nếu bạn tìm một cơ sở đào tạo chất lượng và uy tín về kỹ thuật xây dựng thì chương trình đào tạo từ xa Trường Đại học Kỹ thuật công nghiệp – Đại học Thái Nguyên (TNUT) sẽ là một lựa chọn phù hợp.

Hơn nữa, chương trình đào tạo từ xa sẽ giúp bạn chủ động trong thời gian và địa điểm học tập. TNUT cung cấp chương trình đào tạo những kiến thức và kỹ năng quan trọng để học viên có thể làm việc trong lĩnh vực xây dựng, trong đó có thiết kế và đọc hiểu bản vẽ.

Thêm vào đó, quá trình học tập trực tuyến còn được hỗ trợ bởi TNUT E-learning sẽ giúp việc giao tiếp và tham khảo tài liệu của học viên trở nên dễ dàng hơn. Sau khi hoàn thành chương trình này, mỗi học viên sẽ được cấp bằng có giá trị tương đương bằng chính quy.

6. Lời kết

Biết cách đọc bản vẽ kỹ thuật xây dựng là yêu cầu quan trọng đối với bất kỳ ai muốn tham gia vào các giai đoạn của quá trình xây dựng. Kỹ năng này giúp bạn hiểu rõ được từng chi tiết của công trình cũng như giám sát quá trình thi công. Tuy nhiên, để có thế làm việc và phát triển lâu dài trong ngành, bạn sẽ cần qua đào tạo chính quy để có thể thiết kế và đọc hiểu bản vẽ toàn diện hơn.
