Hướng dẫn cách đọc bản vẽ xây dựng cầu đường chi tiết và hiệu quả

Bạn đang quan tâm đến xây dựng cầu đường và muốn học cách đọc bản vẽ để thực hiện công việc một cách chính xác và hiệu quả? Bài viết dưới đây của TNUT sẽ hướng dẫn cách đọc bản vẽ xây dựng cầu đường chi tiết nhất. Cùng theo dõi nhé!

1. Tầm quan trọng của việc đọc bản vẽ xây dựng cầu đường

Việc đọc bản vẽ xây dựng cầu đường là một kỹ năng rất quan trọng trong ngành xây dựng cầu đường. Số liệu thống kê của Cục Đường bộ Việt Nam cho thấy, từ năm 2016 đến năm 2020, đã có hơn 2.000 cầu và đường bộ được xây dựng và nâng cấp trên khắp cả nước. Để xây dựng và nâng cấp các công trình này, việc đọc và hiểu bản vẽ xây dựng cầu đường là điều cần thiết. Dưới đây là tầm quan trọng của việc đọc bản vẽ xây dựng cầu đường.

1.1. Xác định kích thước và chi tiết của cầu đường

Bản vẽ cầu đường cung cấp cho các kỹ sư, kiến trúc sư, nhà thầu và những người liên quan đến ngành xây dựng cầu đường những thông tin và chi tiết cần thiết để thực hiện các công việc một cách chính xác và an toàn.

Việc đọc bản vẽ giúp những người tham gia công trình xác định kích thước và chi tiết của cầu đường. Nó bao gồm các bộ phận cấu thành cầu đường, vật liệu và các chi tiết kết cấu khác.

>> Xem thêm: Tự học đọc bản vẽ xây dựng: 5 bước cơ bản và lời khuyên hữu ích

1.2. Giảm thiểu sai sót trong quá trình thi công

Nếu không đọc được bản vẽ một cách hiệu quả có thể dẫn đến sai sót trong quá trình thi công, gây lãng phí chi phí và thậm chí là nguy hiểm đến tính mạng của những người tham gia công trình.

Việc đọc bản vẽ đúng và hiểu rõ nội dung giúp giảm thiểu các sai sót trong quá trình thi công. Bên cạnh đó còn giúp đảm bảo tính an toàn cho công trình và những người tham gia vào quá trình xây dựng.

1.3. Tăng tính chính xác và hiệu quả trong thiết kế

Việc đọc bản vẽ cầu đường giúp các kỹ sư và kiến trúc sư đánh giá tính khả thi của thiết kế và tìm ra các giải pháp tối ưu cho công trình. Nếu không đọc bản vẽ một cách đúng đắn, các kỹ sư và kiến trúc sư không thể đánh giá chính xác tính khả thi của thiết kế. Từ đó đẫn dến họ sẽ gặp khó khăn trong quá trình thực hiện.

>> Xem thêm: Kỹ sư thiết kế học ngành gì? So sánh kỹ sư thiết kế với kỹ sư xây dựng

1.4. Đảm bảo tính an toàn cho công trình và nhân viên

Tìm hiểu cách đọc bản vẽ xây dựng cầu đường giúp các nhà thầu và người tham gia vào quá trình xây dựng cầu đường có được cái nhìn tổng quan về công trình, các điểm nguy hiểm và các biện pháp an toàn cần thiết để đảm bảo tính an toàn cho công trình và nhân viên.

2. Cách đọc bản vẽ xây dựng cầu đường

Để học cách đọc bản vẽ xây dựng cầu đường, cần phải nắm vững các kiến thức cơ bản về các ký hiệu, kích thước, hình dạng và các thông tin khác được sử dụng trong bản vẽ. Dưới đây là một số bước cơ bản để đọc bản vẽ xây dựng cầu đường:

2.1. Tìm hiểu về các ký hiệu và biểu đồ trong bản vẽ

Trước khi bắt đầu đọc bản vẽ, cần phải nắm vững các ký hiệu và biểu đồ được sử dụng trong bản vẽ. Điều này giúp bạn hiểu rõ hơn về các kích thước, hình dạng và các thông tin khác được đưa ra trong bản vẽ.

>> Xem thêm: Top 6 các phần mềm chuyên dụng trong kỹ thuật xây dựng

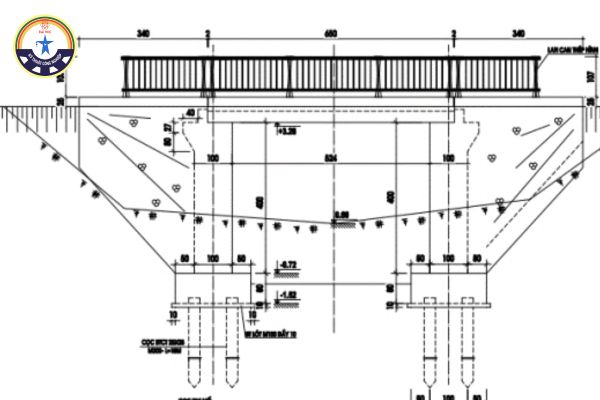

2.2. Đọc bản vẽ mặt bằng

Bản vẽ mặt bằng cung cấp cho bạn cái nhìn tổng quan về cầu đường, bao gồm đường bộ, vỉa hè, vị trí cột, dầm, nút cầu và hệ thống thoát nước. Đọc bản vẽ mặt bằng giúp bạn hiểu rõ hơn về kích thước và vị trí của các bộ phận cấu thành cầu đường.

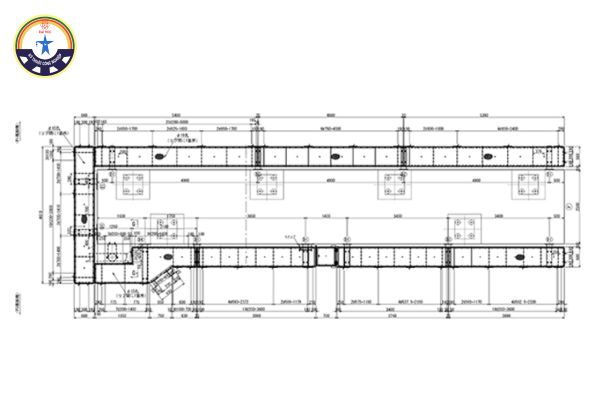

2.3. Đọc bản vẽ chi tiết

Sau khi đã đọc bản vẽ mặt bằng, bạn cần tiếp tục đọc bản vẽ chi tiết để hiểu rõ hơn về các chi tiết kết cấu của cầu đường. Bản vẽ chi tiết bao gồm các bản vẽ cột, bản vẽ dầm, bản vẽ nút cầu, bản vẽ đường bộ và vỉa hè, bản vẽ hệ thống thoát nước và bản vẽ chi tiết.

2.4. Phân tích bản vẽ

Sau khi đã đọc và hiểu rõ các bản vẽ mặt bằng và chi tiết, bạn cần phân tích bản vẽ và đánh giá tính khả thi của thiết kế. Nếu có bất kỳ điều gì không rõ hoặc mơ hồ, cần tham khảo với các chuyên gia hoặc kỹ sư có kinh nghiệm để giải đáp.

>> Xem thêm: Tìm hiểu về đại học từ xa ngành xây dựng 2023

2.5. Lưu ý đến các chi tiết kết cấu

Khi đọc bản vẽ, cần lưu ý đến các chi tiết kết cấu nhỏ, bao gồm các chi tiết về bu lông, đinh vít, mối hàn,… Các chi tiết này rất quan trọng đối với tính chính xác và an toàn của cầu đường.

2.6. Đọc bản vẽ lại nhiều lần

Sau khi đã đọc bản vẽ một lần, cần đọc lại nhiều lần để hiểu rõ hơn và tránh bỏ sót bất kỳ chi tiết nào quan trọng.

3. Các lỗi thường gặp khi đọc và cách khắc phục

Khi đọc bản vẽ xây dựng cầu đường, có thể gặp phải một số lỗi phổ biến, dưới đây là một số lỗi thường gặp và cách khắc phục:

• Không đọc kỹ bản vẽ: Đây là lỗi phổ biến nhất khi học cách đọc bản vẽ xây dựng cầu đường. Nếu không đọc kỹ bản vẽ, có thể bỏ sót các chi tiết quan trọng hoặc hiểu sai thông tin trong bản vẽ. Để khắc phục, cần đọc kỹ và hiểu rõ từng chi tiết trong bản vẽ, đặc biệt là các kích thước và các thông tin chi tiết.
• Không nắm vững các ký hiệu và biểu đồ: Trong bản vẽ xây dựng cầu đường, sử dụng nhiều ký hiệu và biểu đồ để biểu thị các chi tiết kết cấu của cầu đường. Nếu không nắm vững các ký hiệu và biểu đồ này, có thể hiểu sai hoặc không hiểu được thông tin trong bản vẽ. Để khắc phục, cần tìm hiểu và nắm vững các ký hiệu và biểu đồ được sử dụng trong bản vẽ.
• Không phân tích bản vẽ đúng cách: Khi học cách đọc bản vẽ xây dựng cầu đường, cần phân tích và đánh giá tính khả thi của thiết kế. Nếu không phân tích đúng cách, có thể không nhận ra những sai sót hoặc khó khăn trong quá trình thi công cầu đường. Để khắc phục, cần phân tích bản vẽ đúng cách và tìm ra các giải pháp để giải quyết các vấn đề có thể xảy ra trong quá trình thi công.
• Bỏ qua các chi tiết kết cấu nhỏ: Trong bản vẽ xây dựng cầu đường, các chi tiết kết cấu nhỏ có thể được biểu thị bằng các ký hiệu nhỏ và dễ bị bỏ sót. Nếu không lưu ý đến các chi tiết kết cấu nhỏ, có thể ảnh hưởng đến tính chính xác và an toàn của cầu đường. Để khắc phục, cần lưu ý đến các chi tiết kết cấu nhỏ và đọc bản vẽ một cách cẩn thận.

>> Xem thêm: Tổng quan về ngành Kỹ thuật xây dựng ra làm gì?

4. Học cách đọc bản vẽ xây dựng cầu đường ở đâu?

Việc học cách đọc bản vẽ xây dựng cầu đường là một điều không hề dễ dàng. Nếu bạn muốn học cách đọc bản vẽ xây dựng cầu đường một cách đúng và chuẩn nhất, bạn có thể tham khảo ngay hệ đào tạo đại học từ xa ngành kỹ thuật xây dựng của Trường Đại học Kỹ thuật công nghiệp – Đại học Thái Nguyên.

Theo học hệ đại học từ xa của trường, bạn sẽ được hướng dẫn và đào tạo bài bản những kiến thức liên quan đến ngành kỹ thuật xây dựng bao gồm cách đọc bản vẽ xây dựng cầu đường. Với sự hướng dẫn của đội ngũ giảng viên giàu kinh nghiệm, nhiệt tình, học viên sẽ có được đầy đủ kiến thức, hành trang để đáp ứng yêu cầu của thị trường lao động và phát triển bản thân trong sự nghiệp.

5. Kết luận

Trên đây, TNUT đã hướng dẫn cách đọc bản vẽ xây dựng cầu đường. Nếu bạn quan tâm đến ngành kỹ thuật xây dựng thì có thể tham khảo ngành học này hệ đào tạo đại học từ xa của Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên.
