Hướng dẫn cách đọc bản vẽ xây dựng dân dụng đơn giản

Bạn muốn bắt đầu trong ngành xây dựng, nhưng không biết cách đọc bản vẽ xây dựng dân dụng? Bài viết này của TNUT sẽ giúp bạn giải quyết vấn đề đó. Với hướng dẫn đơn giản và dễ hiểu, bạn sẽ nhanh chóng nắm được các ký hiệu, kích thước và đường dẫn trên bản vẽ và có thể áp dụng kiến thức này vào thực tế. Hãy cùng khám phá và bắt đầu hành trình của bạn trong ngành xây dựng!

1. Tầm quan trọng của việc đọc bản vẽ xây dựng dân dụng

Việc đọc bản vẽ xây dựng dân dụng là một kỹ năng rất quan trọng trong ngành xây dựng. Nó giúp cho các chuyên gia xây dựng, kiến trúc sư, và kỹ sư có thể hiểu được chi tiết về các kế hoạch và thiết kế của công trình, từ đó thực hiện được công việc một cách chính xác và hiệu quả.

Theo một nghiên cứu được thực hiện bởi Viện Quản lý Xây dựng Hoa Kỳ (Construction Management Institute), hơn 90% các nhà thầu xây dựng và kỹ sư xây dựng cho rằng việc đọc bản vẽ xây dựng là một kỹ năng quan trọng và cần thiết để thành công trong ngành xây dựng.

Từ con số trên, có thể thấy rằng việc đọc bản vẽ xây dựng dân dụng không chỉ đóng vai trò quan trọng trong việc giảm thiểu các sự cố trong quá trình xây dựng và giảm chi phí, mà còn giúp cho các chuyên gia xây dựng hoàn thành các dự án một cách chính xác và hiệu quả.

Xem thêm: Review học đại học từ xa

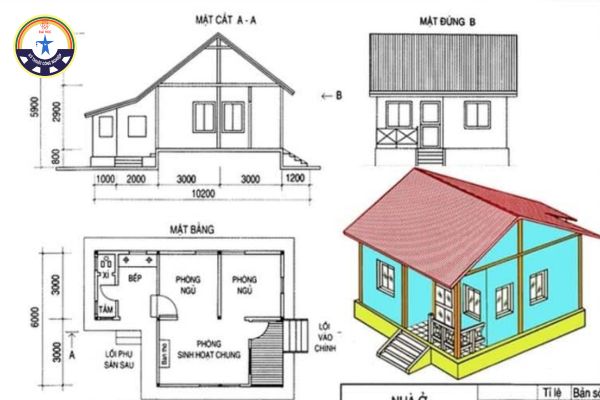

2. Các loại bản vẽ xây dựng dân dụng

Trong ngành xây dựng, bản vẽ được coi là một công cụ thiết yếu để đưa ra các kế hoạch và thiết kế chi tiết của một công trình xây dựng. Tuy nhiên, có nhiều loại bản vẽ khác nhau được sử dụng trong xây dựng dân dụng. Sau đây là một số loại bản vẽ thông dụng:

Bản vẽ kiến trúc: Bản vẽ này là bản vẽ chính và quan trọng nhất trong quá trình thiết kế xây dựng. Bản vẽ kiến trúc thể hiện các chi tiết của công trình như vị trí của tường, cửa sổ, vị trí của hệ thống điện, nước,…

Bản vẽ kết cấu: Bản vẽ kết cấu thể hiện chi tiết về các công trình xây dựng như cột, móng, tường, vách, sàn, trần, mái,… Bản vẽ kết cấu cung cấp các thông tin về kích thước, hình dạng, độ dày của vật liệu, và các thông số kỹ thuật khác.

Bản vẽ điện: Bản vẽ điện thể hiện các chi tiết về hệ thống điện trong công trình, bao gồm các thiết bị điện, đường dây điện, các ổ cắm, công tắc, bảng điều khiển,…

Bản vẽ nước: Bản vẽ nước thể hiện các chi tiết về hệ thống cấp nước và thoát nước của công trình, bao gồm các ống nước, vòi nước, bồn nước, bể phốt, v.v.

Bản vẽ kết cấu mặt đất: Bản vẽ này thể hiện đặc điểm địa hình của khu đất mà công trình sẽ được xây dựng. Bao gồm độ cao, hình dạng, độ dốc,… Bản vẽ kết cấu mặt đất cung cấp thông tin quan trọng giúp các nhà thiết kế xác định các yếu tố quan trọng như hệ thống thoát nước, hệ thống chống thấm,…

Xem thêm: Bằng đại học từ xa có giá trị không?

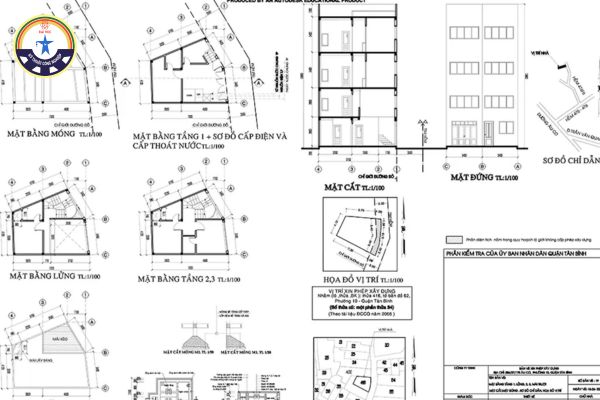

3. Các ký hiệu và kích thước trên bản vẽ

Trên bản vẽ xây dựng dân dụng, các ký hiệu và kích thước được sử dụng để đưa ra các thông tin chi tiết về kết cấu và thiết kế của công trình.

Các ký hiệu và kích thước này là rất quan trọng để các chuyên gia xây dựng, kiến trúc sư và kỹ sư có thể hiểu rõ các yêu cầu và đưa ra các quyết định đúng đắn trong quá trình thiết kế và xây dựng.

Sau đây là một số ký hiệu và kích thước thông dụng trên bản vẽ xây dựng dân dụng:

• Ký hiệu mặt bằng: Được sử dụng để đưa ra thông tin về hình dạng, diện tích và vị trí của dự án trên đất. Bao gồm các đường thẳng, đường cong, hình vuông, hình chữ nhật,…
• Ký hiệu chiều cao: Được sử dụng để xác định chiều cao của các kết cấu trong công trình như tường, cột, sàn, trần,… Ký hiệu này thường được thể hiện bằng các đường dẫn dọc và các ký hiệu đặc biệt như ký hiệu mũi tên, ký hiệu chữ số,…
• Kích thước cửa: Được sử dụng để xác định kích thước và hình dạng của các cửa trong công trình. Kích thước này thường được thể hiện bằng các đường dẫn, các ký hiệu đặc biệt và các ký hiệu chữ số.
• Kích thước sàn: Được sử dụng để xác định kích thước của sàn và các chi tiết liên quan như lỗ trống thang máy, cầu thang,…
• Kích thước cột, dầm: Được sử dụng để xác định kích thước của cột, dầm và các chi tiết liên quan như kích thước của các rãnh, các lỗ thông gió,…

Xem thêm: Những ngành nghề có triển vọng trong tương lai

6. Hướng dẫn cách đọc bản vẽ xây dựng dân dụng

Đọc bản vẽ xây dựng dân dụng là một kỹ năng quan trọng đối với các chuyên gia xây dựng, kiến trúc sư và kỹ sư. Việc đọc bản vẽ đòi hỏi có sự nắm vững về các ký hiệu và kích thước, cùng với khả năng phân tích và hiểu các yêu cầu thiết kế của dự án. Dưới đây là hướng dẫn cơ bản về cách đọc bản vẽ xây dựng dân dụng:

• Đọc hiểu các thông tin chung: Trước khi bắt đầu đọc bản vẽ, bạn cần xem qua các thông tin chung như tên dự án, vị trí, quy mô, chủ đầu tư,… Điều này giúp bạn có cái nhìn tổng quan về dự án và có thể hiểu rõ hơn về mục đích thiết kế.

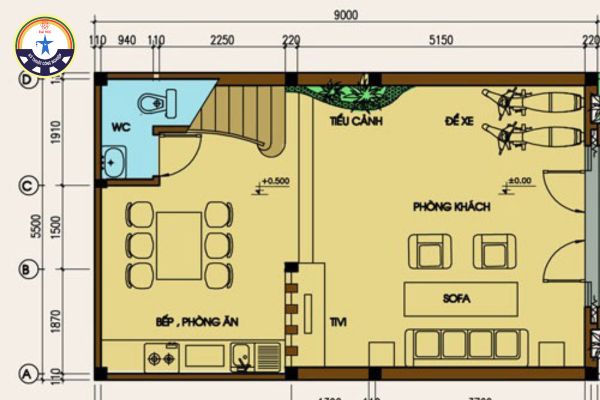

• Đọc mặt bằng: Mặt bằng là phần quan trọng nhất trong bản vẽ xây dựng, nó cho phép bạn hiểu rõ về hình dạng, diện tích và vị trí của dự án trên đất. Bạn cần chú ý đến các ký hiệu và kích thước để hiểu rõ hơn về kết cấu của công trình.
• Đọc các kích thước chi tiết: Sau khi đã đọc hiểu mặt bằng, bạn cần đọc các chi tiết chiều cao, kích thước của các cửa, cột, dầm, sàn, trần,… Các kích thước này giúp bạn hiểu rõ hơn về các yêu cầu thiết kế chi tiết của dự án.
• Đọc các ký hiệu đặc biệt: Trong bản vẽ xây dựng dân dụng, có rất nhiều ký hiệu đặc biệt được sử dụng để chỉ ra các yêu cầu thiết kế. Bạn cần nắm vững các ký hiệu này để có thể hiểu rõ hơn về các yêu cầu của dự án.
• Phân tích và đánh giá: Sau khi đã đọc và hiểu rõ các thông tin trên bản vẽ, bạn cần phân tích và đánh giá để hiểu rõ hơn về các yêu cầu thiết kế của dự án. Bạn cần chú ý đến các yêu cầu về vật liệu, cấu trúc, hệ thống điện, nước,… để có thể đưa ra các quyết định thiết kế và xây dựng đúng đắn.

Xem thêm: Review học đại học trực tuyến

7. Gợi ý học tập hiệu quả

Việc tự học cách đọc bản vẽ xây dựng dân dụng là một điều không hề dễ dàng. Nếu bạn muốn học cách đọc bản vẽ xây dựng dân dụng một cách đúng và chuẩn nhất, bạn có thể tham khảo ngay hệ đào tạo từ xa ngành kỹ thuật xây dựng tại trường Đại học Kỹ thuật công nghiệp – Đại học Thái Nguyên (TNUT).

Gợi ý học tập hiệu quả

TNUT là ngôi trường đào tạo mạnh khối ngành kỹ thuật với chương trình đào tạo đảm bảo đạt chuẩn. Đặc biệt hơn ngành kỹ thuật xây dựng tại trường còn được kết hợp song song giữa đào tạo trực tiếp và đào tạo trực tuyến thông qua hệ thống E-Learning chất lượng hàng đầu. Chất lượng đào tạo của TNUT đảm bảo yêu cầu đầu ra theo chuẩn quy định của Bộ GD&ĐT.

Trên đây, TNUT đã chia sẻ những thông tin cơ bản cách đọc bản vẽ xây dựng dân dụng. Nếu bạn quan tâm đến ngành kỹ thuật xây dựng thì có thể tham khảo ngành học này tại trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên.
