Hướng dẫn đọc bản vẽ thiết kế xây dựng như thế nào?

Việc đọc bản vẽ thiết kế xây dựng đòi hỏi sự kiên nhẫn và tỉ mỉ. Nếu bạn không có kinh nghiệm, bạn hãy tìm sự trợ giúp của những người có chuyên môn để được hướng dẫn đọc bản vẽ thiết kế xây dựng đúng cách nhất. Vậy hướng dẫn đọc được bản vẽ thiết kế xây dựng có quan trọng trong ngành Kỹ thuật xây dựng không? Cùng tìm hiểu qua bài viết dưới đây nhé.

1. Bản vẽ thiết kế xây dựng – Hướng dẫn đọc bản vẽ thiết kế xây dựng

Đọc bản vẽ thiết kế xây dựng là một ngôn ngữ hình học đặc biệt, được sử dụng để truyền đạt ý tưởng thiết kế của kiến trúc sư và kỹ sư sang giai đoạn thi công. Việc đọc hiểu bản vẽ chính xác là điều vô cùng quan trọng để đảm bảo công trình được xây dựng đúng theo thiết kế ban đầu.

1.1. Bản vẽ thiết kế bao gồm những gì

Một bộ bản vẽ thiết kế xây dựng thườn bao gồm nhiều loại bản vẽ và khác nhau, mỗi loại bản vẽ thể hiện một khía cạnh khác nhau của công trình. TNUT sẽ chia sẻ về các loại bản vẽ thiết kế xây dựng phổ biến nhất gồm có:

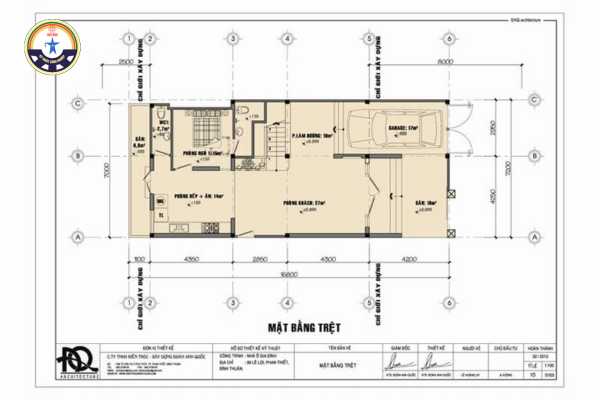

• Bản vẽ mặt bằng: Mô tả bố cục của các phòng, vị trí các cửa, tường, cột, kích thước, phòng,….
• Bản vẽ mặt đứng: Mô tả hình dạng bên ngoài của công trình, bao gồm các mặt đứng chính và mặt đứng phụ
• Bản vẽ mặt cầu: Mô tả một hệ thống kế cấu của công trình, bao gồm cột, dầm, sàn,….

1.2. Hướng dẫn đọc bản vẽ thiết kế xây dựng

Để đọc được một bản vẽ thiết kế, bạn phải nắm vững được những kiến thức cơ bản liên đế có thể hiểu được bản vẽ thiết ké đó đang trông như thế nào. Một số kiến thức cơ bản có trong bản vẽ thiết kế bao gồm các kỹ hiệu, tỉ lệ bản vẽ, phương pháp chiếu. Trong một bản vẽ thiết kế xây dựng, mỗi một đường nét, ký hiệu đều mang những ý nghĩa khác nhau, các chú thích Mỗi bản vẽ thường được vẽ theo tỉ lệ nhất định so với kích thước thực thế của công trình. Để có thể xem bản vẽ thiết kế một cách đúng nhất, các kỹ sư và kiến trúc sư thường xem bản vẽ biểu diễn theo phương pháp chiếu khác nhay như chiếu đứng, chiếu băng.

Dưới đây là các bước đọc bản vẽ thiết kế đúng nhất:

Bước 1: Xác định loại bản vẽ.

Bạn phải xác định xem bạn đang đọc bản vẽ nào để nắm rõ thông tin cần tim

Bước 2: Tìm hiểu bảng chú giải

Bảng chú giải luôn xuất hiện trong các bản vẽ thiết kế và có tác dụng giúp bạn hiểu rõ hơn ý nghĩa của các ký hiệu trong bản vẽ

Bước 3: Đọc bản vẽ tổng quan

Một trong những bước khá qua trọng đó là quan sát tổng quan bản vẽ để nắm bắt được bố cục cung của công

Bước 4: Phân tích từng chi tiết

Đây là bước khiến bạn phải bỏ rất nhiều thời gian để tìm hiểu kỹ các kỹ các chi tiết có trong bản vẽ như kích thước, vật liệu, vị trí các thành phần có trong công trình,…

1.3. Những lưu ý khi đọc một bản vẽ thiết kế xây dựng

Bạn là người không biết đọc bản vẽ thiết kế xây dựng như thế nào? Việc đầu tiên mà người hướng dẫn đọc bản vẽ thiết kế xây dựng nhắc bạn đó là không được bỏ sót bất lì chi tiết nào trên bản vẽ. Việc đó giúp bạn phân biệt và so sách được các bản bẽ với nhau để có cái nhìn tổng quan nhất về công trình xây dựng. Kèm theo đó, bạn nên sử dụng các dụng cụ đo lường phổ biến trong ngành Kỹ thuật xây dựng như thước, compa để đo đạc các kịch thước trên bản vẽ. Thường sẽ có những khăn trong việc xem một bản vẽ thiết kế, vậy nên bạn hãy hỏi ý kiến của người kiến trúc sư, kỹ sư hướng dẫn đọc bản vẽ thiết kế xây dựng – những người có dày dặn kinh nghiệm trong linh vực ngành Kỹ thuật xây dựng.

>>> Xem thêm: Giải đáp: Kỹ thuật xây dựng học trường nào?

2. Lý do phải biết đọc bản vẽ thiết kế xây dựng trong Kỹ thuật xây dựng

Việc đọc bản vẽ thiết kế xây dựng đòi hỏi sự tỉ mỉ và sự chính xác để đảm bảo các công trình được xây dựng một cách đúng theo thiết kế. Có thể trong qua trình thi công sẽ có những phát sinh và việc của bạn – một ký sư, kiến trúc sư là nhanh chống giải quyết các vấn đề phát sinh đó một cách nhanh nhất có thể. Trong quá trình thi công, việc sử dụng vật liệu xây dựng và nhân công một cách hợp lí cũng là một điều cần lưu ý, bạn nên tránh việc sử dụng lãng phí vật liệu và nhân công. Điều quan trọng nhất vẫn là việc bạn giao tiếp với kỹ sư, kiến trúc sư hướng dẫn đọc bản vẽ thiết kế xây dựng tốt.

Đọc bản vẽ thiết kế xây dựng ngành Kỹ thuật Xây dựng đòi hỏi sự kiên nhất và tỉ mỉ Nếu bạn không có kinh nghiệm, hãy nhờ sự trợ giúp người hướng dẫn đọc bản vẽ thiết kế xây dựng hoặc những người có kinh nghiệm và chuyên môn hơn.

2.1. Những khó khăn trong việc đọc bản vẽ thiết kế xây dựng

Một bản vẽ thiết kế thường sử dụng nhiều ký hiệu, đường nét và tỉ lệ khác nhau đòi hỏi việc người đọc phải tập trung cao độ và hiểu được ý nghĩa của từng yếu tố bởi bản vẽ thiết kế chứa rất nhiều thông tin chi tiết về kích thước, vật liệu, kết cấu công trình. Với bản vẽ thiết kế xây dựng thì thường thể hiện một khoảng không gian 3 chiều trên một mặt phẳng 2 chiều, đòi hỏi khả năng người đọc hình dung không gian tốt.

2.2. Giải pháp khắc phục khó khăn trong việc đọc bản vẽ thiết kế xây dựng

Đầu tiên, bạn nên hiểu rõ tất cả các loại bản vẽ để biết được tổng quan và phân biệt được các bản vẽ thiết kế với nhau, hiểu được các ký hiệu và quy ước củ một bản vẽ gao gồm tỷ lệ, ký hiệu và đường nét từ đó rèn luyện thêm khả năng hình dung không gian. Nên sử dụng các phần mềm CAD để xem lại bản vẽ dưới dạng 3D hoặc bạn có thể vẽ lại bản vẽ thiết kế đơn giản để hiểu rõ hơn cách thể hiện không gian trên mặt phẳng. Từ đó bạn người đọc có thể quan sát được quá trình đang thi công và so sánh với các bản vẽ thiết kế xây dựng dễ dàng hơn.

Nếu như trong quá trình có những khó khăn mà bản thân minh không thể giải quyết thì có thể hỏi những người có kinh nghiệm và chuyên môn như người hướng dẫn đọc bản vẽ thiết kế xây dựng để được giải đáp khó khăn hoặc có thể tham gia các khóa học về đọc bản vẽ giúp bạn nâng cao kỹ năng một cách hệ thống và kèm theo đó bạn nên thực hành thường xuyên sẽ cài thiện nhanh chóng hơn.

2.3. Mẹo nhỏ giúp bạn đọc bản vẽ thiết kế xây dựng hiểu quả

• Sử dụng thước và bút chì để đánh dấu, đo đạc các kích thước trên bản vẽ
• Tìm hiểu thêm về vật liệu xây dựng giúp bạn hình dung công trình dễ hơn
• Tham khảo các tài liệu trên mạng về hướng dẫn đọc bản vẽ thiết kế xây dựng
• Tham gia các diễn đàn để được mọi người có cùng mục đích như mình giúp đỡ và hướng dẫn đọc bản vẽ thiết kế xây dựng

>>> Xem thêm: Tổng quan về ngành Kỹ thuật xây dựng ra làm gì?

3. Học hướng dẫn đọc bản vẽ thiết kế xây dựng tại TNUT

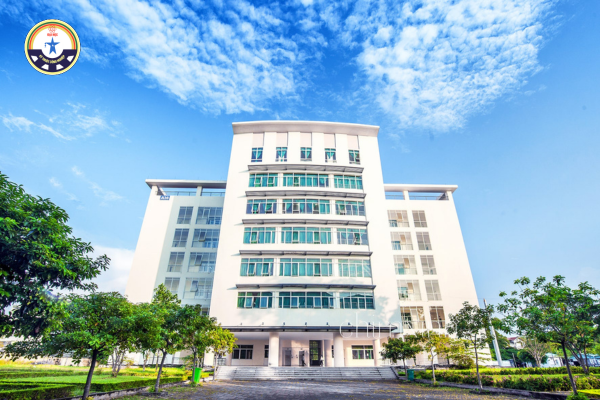

Trường đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên là mộ trong những trường top đầu chuyên về lĩnh vực xây dựng. Việc được học hướng dẫn đọc bản vẽ thiết kế xây dựng tại đây là cơ hội tốt đối với người học. Tại đây, trường đang có chương trình TNUT đang rất phổ biến tới thời điểm hiện nay bởi sự tiện ích mà chương trình mang lại. Với chương trình hệ đại học từ xa đào tạo về ngành Kỹ thuật xây dựng vô cùng đang dạng và hấp dẫn cùng với việc người học được trang bị những kiến thức và kỹ năng cần thiết để hiểu được một bản vẽ thiết kế xây dựng một cách chuyên nghiệp nhất.

Nếu như bạn có mong muốn học ngành Kỹ thuật xây dựng và học và hướng dẫn đọc bản vẽ thiết kế xây dựng thì có thể đăng ký, tham khảo bằng cách ấn link bên dưới để được Phòng tuyển sinh có thể tư vấn chi tiết nhất nhé !

Trên đây là những giải đáp thắng mắc của Trường Đại học Kỹ thuật Công nghiệp – Đại học Thái Nguyên về việc học hướng dẫ đọc bản vẽ thiết kế xây dựng. Việc đọc được bản vẽ thiết kế không chỉ dựa vào việc chỉ học ở trên trường mà quan trọng nhất đó là sự kiên nhẫn và sự chăm chỉ của bạn. Hãy tận dụng mọi cơ hội để rèn luyện kỹ năng này nhé.
